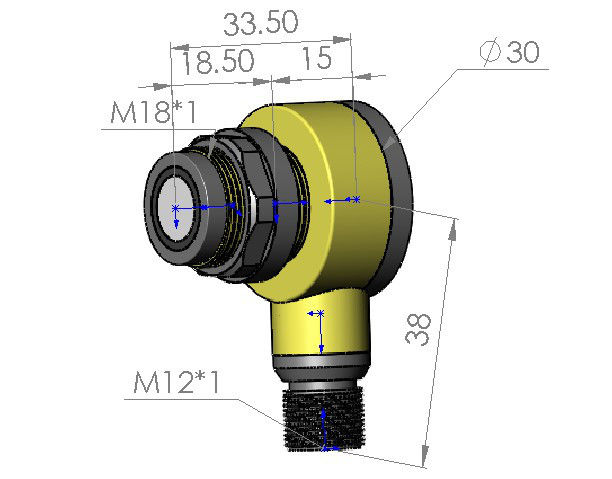

4-stykowe złącze Plastikowy ultradźwiękowy wodoodporny czujnik PZT

Żółta dioda LED świeci: obiekt w zakresie oceny

miga: funkcja programu

Odchylenie cechy

krzywa ± 1% wartości pełnej skali

1 BN = BRĄZOWY

2 BIAŁY = BIAŁY

3 BU = NIEBIESKI

4 BK = CZARNY

Złącze V1

Materiał

Obudowa PBT LUB FRP

Mieszanka żywicy epoksydowej przetwornika / pustej szklanej kuli;

Pianka poliuretanowa

Waga 48g

Dostosowanie limitów oceny

Czujnik ultradźwiękowy ma wyjście analogowe z dwoma możliwymi do nauczenia wartościami granicznymi.Są one ustalane przez zastosowanie dostawy

napięcie -U_b lub + U_bdo wejścia TEACH-IN.Napięcie zasilania musi być przyłożone do wejścia TEACH-IN przez co najmniej 1 s.Diody LED

wskazuje, czy czujnik rozpoznał cel podczas procedury TEACH-IN.Uczony jest dolny limit oceny A1

z Tobą_b, A2 z + U_b.

Można ustawić dwie różne funkcje wyjściowe:

1. Wartość analogowa rośnie wraz ze wzrostem odległości do obiektu (rosnąca rampa)

2. Wartość analogowa spada wraz ze wzrostem odległości od obiektu (rampa opadająca)

Limity oceny można określić tylko w ciągu pierwszych 5 minut po

Zasilanie włączone.Aby zmodyfikować limity oceny później,

użytkownik może określić żądane wartości dopiero po ponownym włączeniu zasilania.

Rampa wznosząca TEACH-IN (A2> A1)

- Ustaw obiekt w dolnej granicy oceny

- NAUCZANIE dolnej granicy A1 z - U_b

- Ustaw obiekt w górnej granicy oceny

- Górna granica TEACH-IN A2 z + U_b

TEACH-IN spadająca rampa (A1> A2):

- Ustaw obiekt w dolnej granicy oceny

- NAUCZANIE dolnej granicy A2 z + U_b

- Ustaw obiekt w górnej granicy oceny

- TEACH-IN górny limit A1 z - U_b

Ustawienia domyślne

A1: obszar nieużyteczny

A2: nominalny zasięg wykrywania

Tryb pracy: narastająca rampa

Wyświetlacze LED
